제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: MINI-24G657A1
지불과 운송 용어
최소 주문 수량: 10 킬로미터
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
광섬유 케이블 FTTH 광섬유 케이블 파이버 와이어에서 불어진 24 섬유 G657A1 |
섬유 번수: |
24F |
섬유형: |
G.657.A1 |
케이블 직경: |
2.8mm±0.05mm |
외부 쉬스: |
고밀도 폴리에틸렌 |
덮개 색: |
녹색이거나 커스터머이즈드 |
설치의 타입: |
공기 분사 |
저장 온도: |
-30C 내지 +50C |
상품 이름: |
광섬유 케이블 FTTH 광섬유 케이블 파이버 와이어에서 불어진 24 섬유 G657A1 |
섬유 번수: |
24F |
섬유형: |
G.657.A1 |
케이블 직경: |
2.8mm±0.05mm |
외부 쉬스: |
고밀도 폴리에틸렌 |
덮개 색: |
녹색이거나 커스터머이즈드 |
설치의 타입: |
공기 분사 |
저장 온도: |
-30C 내지 +50C |
광섬유 케이블 FTTH 광섬유 케이블 파이버 와이어에서 불어진 24 섬유 G657A1
애플리케이션
FTTH 광섬유 케이블은 FTTH 네트워크에서 분포 분절의 드롭 케이블로서 사용될 수 있고, 가름 점과 가입자들을 위한 액세스 포인트를 연결하기 위해 불어 공중에 의해 놓일 수 있습니다. 더 케이블은 백본 망, 대도시 네트워크와 접속 네트워크에 또한 적용 가능합니다.
기술 명세서 :
| 케이블 약속 어음 | MINI-24-2.8 |
| 섬유의 수 | 24 |
| 재킷 두께 | 액면가 : 0.20 밀리미터 |
| 케이블 직경 | 2.8±0.1mm |
| 케이블 중량 | 7.0 킬로그램 / 킬로미터 |
| 민. 굴곡 반경 정전기 / 원동력 |
10 / 20 Ｘ 케이블 직경 |
| 저장 온도 | -30 내지 +50C |
| 설치 온도 | -10 내지 +40C |
| 작동 온도 | -20 내지 +50C |
| 케이블 수명 | 25년 |
섬유 상술 :
| 단일모드 섬유 | 9/125 um OS2 G.657A1 |
| 색 분산 | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| 희석 - 케이블 | |
| 맥스. @1310nm (dB/km) | 0.35 |
| 맥스. @1550nm (dB/km) | 0.24 |
| 맥스. @1625nm (dB/km) | 0.26 |
| 케이블 컷오프 파장 (λcc) (um) | ≤1260 |
| 모드 필드 직경 | |
| @1310nm (um) | 8.6-9.3 |
| @1550nm (um) | 9.5-10.5 |
| 클래딩 직경 | 125.0±0.7 |
| 덮인 비원형성 | ≤1% |
| 코팅 직경 (um) | 235-245 |
| 핵심 / 피복 편심 오차 (um) | ≤0.5 |
| 코팅 / 피복 편심 오차 (um) | ≤12 |
| 제로 분산 파장 (λ0) (nm) | 1302-1322 |
| 그룹 굴절률 | |
| @1310nm | 1.467 |
| @1550nm | 1.468 |

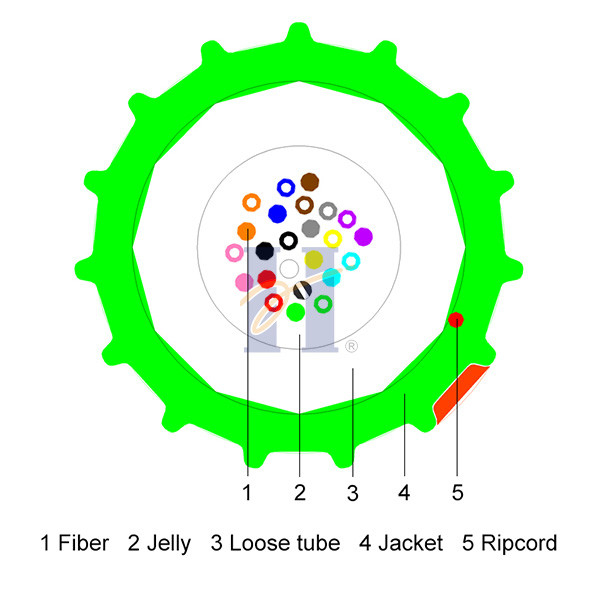

케이블 구조 :
1. HDPE 덮개 2. 섬유 3. 젤리 4. 루즈 튜브 5. 립코드
기계적이고 환경적인 특징
| 항목 | 검사 법 | 시험 결과 | 특정값 | |
| 긴장 성능 | IEC 60794-1-21-E1 | 광파이버 긴장 | 추가적 희석 | 맥스. 인장 강도 = 단기간 허용 tension2× (장기 허용 장력) |
| 단기간 :≤0.3% 장기 :≤0.1% |
단기간 : Δa<0> 장기 : Δa≤0.03 dB | |||
| 분쇄 | IEC 60794-1-21-E3 | 단기간 : Δa<0>
장기 : Δa≤0.03 dB 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. |
장기적 분쇄 force = 600N을 단락시키세요 장기 분쇄 force = 300N |
|
| 케이블 벤드 | IEC 60794-1-21-E11A | 테스트 뒤에, 광파이버는 깨지지 않습니다 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. |
Ｒ : 20 Ｘ 케이블 직경 |
|
| 모든 광학 테스팅은 1550 nm에 진행되었습니다 | ||||
표준 드럼 길이
2000m/drum, 4000m/drum & 6000m/drum
섬유색 : (주문 제작된 색을 지원하세요)
| 1 청색 | 13 청색 |
| 2개 오렌지 | 14개 오렌지 |
| 3 그린 | 15 그린 |
| 갈색인 4 | 갈색인 16 |
| 회색인 5 | 회색인 17 |
| 6 백색 | 18 백색 |
| 7 빨강 | 19 빨강 |
| 8 검정색 | 20 검정색 |
| 9 노랑색 | 21 노랑색 |
| 10 바이올렛 | 22 바이올렛 |
| 핑크색인 11 | 핑크색인 23 |
| 연한 녹청색인 12 | 연한 녹청색인 24 |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
후이유안 GCYFXTY 24 G652D [드럼 번호] [달-년] [미터 마킹]
순서 정보
| 섬유의 수 | 섬유 클래스 | 파트 명칭 |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
