제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: GCYFTY-24G652D
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
24F 에어 블로운 섬유 제조 업자들은 야외인 끊긴 옵틱 케이블과 실내 옵틱 케이블을 발표합니다 |
섬유 번수: |
24F |
섬유형: |
G.652.D |
케이블 직경: |
5.6mm±0.2mm |
외부 쉬스: |
검정색 |
설치의 타입: |
미도관 취입 |
애플리케이션: |
에어 블로운 |
브로잉 거리: |
1500m |
상품 이름: |
24F 에어 블로운 섬유 제조 업자들은 야외인 끊긴 옵틱 케이블과 실내 옵틱 케이블을 발표합니다 |
섬유 번수: |
24F |
섬유형: |
G.652.D |
케이블 직경: |
5.6mm±0.2mm |
외부 쉬스: |
검정색 |
설치의 타입: |
미도관 취입 |
애플리케이션: |
에어 블로운 |
브로잉 거리: |
1500m |
24F 에어 블로운 섬유 제조 업자들은 야외인 끊긴 옵틱 케이블과 실내 옵틱 케이블을 발표합니다
애플리케이션
HYOC의 에어 블로운 마이크 케이블은 적용을 부는 공기를 위해 설계됩니다. 그것은 아래의 특징을 가지고 있습니다.
좋은 기계적이고 온도 성능
저항한 가수분해인 고강도 루즈 튜브
특별한 강관 섬모 합성물은 섬유의 비판적 보호를 보증합니다
붕괴 저항과 유연성
기술 명세서 :
| 약속 어음 | GCYFY-24 | |
| 섬유 총수 | 24 | |
| 루즈 튜브의 수 | 2 | |
| 채워진 문자열의 숫자들 | 4 | |
| 섬유 / 강관의 수 | 12 | |
| 온수 블로킹 방법 | FRP 또는 PE 마무리 | 물 블로킹 방사 |
| 케이블 코어 | 물 블로킹 방사 | |
| HDPE 덮개의 두께 | 명사 상당어 : 평균적인 0.50 밀리미터 : 최소인 0.45 밀리미터 : 0.40 밀리미터 | |
| 전체 직경 | 5.6±0.2 밀리미터 | |
| 중량 | 27 킬로그램 / 킬로미터 | |
| 맥스. 인장 강도 | 500N | |
| 맥스. 내압궤성 | 800N/100mm | |
섬유 상술 :
| 단일모드 섬유 | 9/125 um OS2 G.657A2 |
| 색 분산 | |
| @1285-1330nm ps/(nm.km) | - |
| @1550nm ps/(nm.km) | - |
| 희석 - 케이블 | |
| 맥스. @1310nm (dB/km) | 0.35 |
| 맥스. @1550nm (dB/km) | 0.24 |
| 맥스. @1625nm (dB/km) | 0.26 |
| 케이블 컷오프 파장 (λcc) (um) | ≤1260 |
| 클래딩 직경 | 125.0±0.7 |
| 덮인 비원형성 | ≤1% |
| 코팅 직경 (um) | 235-245 |
| 핵심 / 피복 편심 오차 (um) | ≤0.5 |
| 코팅 / 피복 편심 오차 (um) | ≤12 |
| 제로 분산 파장 (λ0) (nm) | 1302-1322 |
| 그룹 굴절률 | |
| @1310nm | 1.467 |
| @1550nm | 1.468 |
케이블 구조 :
1. 립코드 2. 루즈 튜브 3. FRP 4. 젤리 5. 물 블로킹 방사 6. 섬유
브로잉 성능
| 항목 | 검사 법 | 시험 결과 | 특정값 |
| 반복한 벤딩 | IEC 60794-1-21-E6 | 테스트, Δa≤0.03 dB 뒤에 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. |
R=20*cable 지름 벤딩 load = 50N 굽힘 times = 30 |
| 비틀림 | IEC 60794-1-21-E7 | 테스트, Δa≤0.03 dB 뒤에 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. |
비틀림 angle = ±180o 비틀림 load = 50N 비틀림 시간 =10 |
| 케이블 벤드 | IEC 60794-1-21-E11A | 테스트 뒤에, 광섬유는 깨질 수 없습니다 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. |
R=20*cable 지름 10번 전환 사이클 times = 5 |
| 모든 광학 테스팅은 1550 nm에 진행되었습니다 | |||

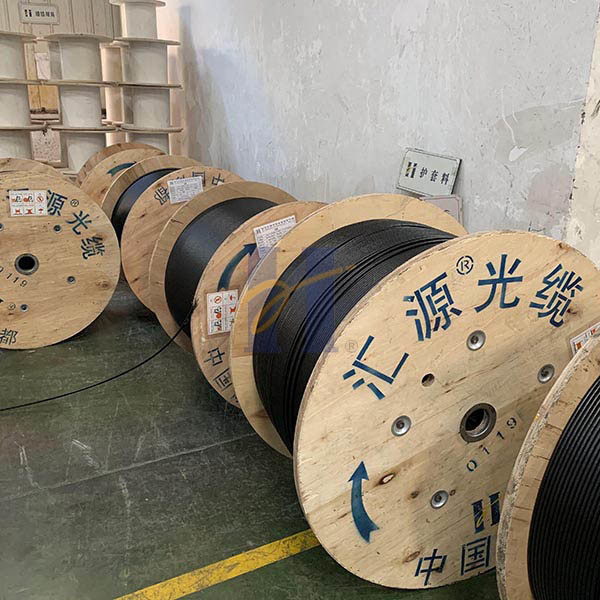

표준 드럼 길이
2000m/drum, 4000m/drum & 6000m/drum
섬유색
| 섬유 1 : 청색 |
| 섬유 2 : 오렌지 |
| 섬유 3 : 그린 |
| 섬유 4 : 브라운입니다 |
| 섬유 5 : 회색 |
| 섬유 6 : 백색 |
| 섬유 7 : 빨강 |
| 섬유 8 : 검정색 |
| 섬유 9 : 노랑색 |
| 섬유 10 : 바이올렛 |
| 섬유 11 : 분홍색 |
| 섬유 12 : 물 |
루즈 튜브 색
| 루즈 튜브 1 : 청색 |
| 루즈 튜브 2 : 오렌지 |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
후이유안 GCYFTY 24 G652D [드럼 번호] [달-년] [미터 마킹]
