제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: OPGW-48B1.3
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
48 핵심은 스테인레스 강철 튜브 광복합 가공지선 상부 라인 복합 지반 전선을 좌초시켰습니다 |
섬유 번수: |
48F |
섬유: |
G652D |
구조: |
SS는 지하철을 탑니다 |
설치: |
상부 라인 |
강도 부재: |
알루미늄선 |
포장: |
철 나무로 된 드럼 |
작동 온도: |
-40 ~ +60 Ｃ |
상품 이름: |
48 핵심은 스테인레스 강철 튜브 광복합 가공지선 상부 라인 복합 지반 전선을 좌초시켰습니다 |
섬유 번수: |
48F |
섬유: |
G652D |
구조: |
SS는 지하철을 탑니다 |
설치: |
상부 라인 |
강도 부재: |
알루미늄선 |
포장: |
철 나무로 된 드럼 |
작동 온도: |
-40 ~ +60 Ｃ |

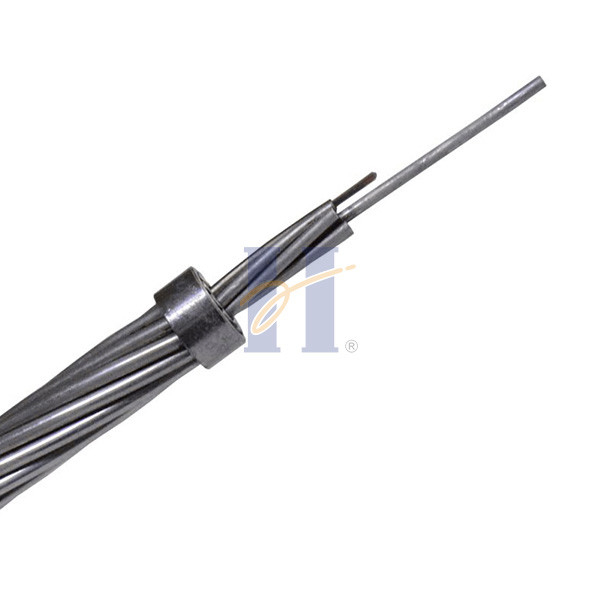

48 핵심은 스테인레스 강철 튜브 광복합 가공지선 상부 라인 복합 지반 전선을 좌초시켰습니다
기술
광복합 가공지선에 대한 여러 다른 방식은 만들어집니다. 일 형태에서, 8과 48 글래스 광 파이버 사이는 플라스틱 튜브에 위치합니다. 강관은 섬유의 약간의 느슨한 길이가 유리 섬유류에게 긴장을 방지하도록 허용된 채로, 스테인레스 강 또는 알루미늄 또는 알류미늄 피복 스틸 튜브에 삽입됩니다. 완충관은 물에게서 섬유 기구를 보호하고 부식에게서 스틸 튜브를 보호하기 위해 그리스로 채워집니다, 더 케이블의 간극이 그리스로 채워집니다. 강관은 알루미늄, 알루미늄합금과 더 케이블 또는 강심 알루미늄 연리선 케이블과 유사한 강철 스트랜드 안으로 좌초됩니다. 강철 스트랜드는 강도를 제공하고 알루미늄 가닥이 전기 전도도를 제공합니다. 매우 큰 섬유 번수를 위해, 1케이블, 다중 전자관에서 최고 144까지 섬유는 사용됩니다. 기타 유형에서, 알루미늄봉은 외부 주위에 여러 나선형 홈을 가지고 있고, 여기서 완충관에서 섬유가 놓입니다. 섬유 기구는 플라스틱 또는 강철 줄자로 덮이고 전체적인 것 알루미늄과 강철 스트랜드에 의해 에워쌌습니다. 개별적 섬유는 관내의 내경이 섬유 외부 직경보다 더 크는 느슨한 완충관에 있을 수 있거나, 플라스틱 버퍼가 글라스를 향하여 직접적으로 코팅되는 "곤경이 버퍼링하 " 일 수 있습니다. 광복합 가공지선을 위한 섬유는 단일 모드 종류입니다. 우리는 스테인레스 강철 튜브로 광복합 가공지선만을 공급합니다.
기술 명세서
| 아니오. | 기술 데이터 | ||||||||
| 상품 종류 | 구조 형태 | 맥스. 섬유 총수 | 부문의 와이어로서 | 지름 | 케이블 중량 | 비율 인장 강도 | 20CDC | 짧은 시간 전류용량 | |
| (mm2) | (밀리미터) | (kg/km) | (kN) | 저항 | (40-200C kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40- [51 ;9] | 6/3.0/20AS, 광학 장치 1/3.0 | 24 | 40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58 ;11.5] | 6/3.2/20AS, 광학 장치 1/3.2 | 24 | 50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77 ;24] | 6/3.8/20AS, 광학 장치 1/3.8 | 48 | 70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42 ;38] | 6/3.8/40AS, 광학 장치 1/3.8 | 48 | 70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
케이블 구조
특징
대직경, 큰 화이버 용량
구조는 안정적이고 신뢰성이 높습니다
옆과 우수한 단락 회로 전류용량에 대한 우수한 능력
최적 좌초 설계는 이차적 광섬유 오우의 과잉 길이를 획득할 수 있고 가닥의 번호가 2 또는 3 층에서 설계될 수 있습니다
공통 접지 배선과 조화를 이루세요
표준 드럼 길이
2000m/drum & 4000m/drum
섬유 상술
| 특성 | 특정값 | 유닛 | |||
| 기하학적 특성 | |||||
| 클래딩 직경 | 125.0±1.0 | um | |||
| 피복 비원형성 | ≤1.0 | % | |||
| 코팅 직경 | 245.0±10.0 | um | |||
| 코팅 피복 편심 오차 | ≤12.0 | um | |||
| 코팅 비원형성 | ≤6.0 | % | |||
| 코어를 덮은 편심 오차 | ≤0.8 | um | |||
| 기계적 특성 | |||||
| 컬링 | ≥4 | Ｍ | |||
| 내력 | ≥0.69 | GPa | |||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | ||
| 피크 값 | 1.3-8.9 | 엔 | |||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | ||
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | |||
FAQ
Q1.Are 당신 무역 업체 또는 제조?
우리는 생산하는 에어 블로운 케이블, 광복합 가공지선과 ADSS의 30년의 경험과 제조사입니다.
또한, 우리는 또한 중국 주 배관망의 검증 공급 툴입니다.
Q2.About 품질?
100%는 배달 전에 우리의 케이블을 시험합니다.
Q3.Trial 명령?
예, 시험 주문은 이용 가능합니다.
우리는 알다시피 고객들의 새로운 프로젝트를 지원하고 사업이 항상 소량주문에서 왔습니다.
Q4.Delivery 시간?
약 3-7days 근무일 정상적으로, 그러나 발주량에 의존합니다.
Q5.Customized 제품과 로고?
예, 우리는 OEM과 ODM 서비스를 공급합니다.
