제품 상세정보
원래 장소: 중국
브랜드 이름: HYOC
인증: ISO9001
모델 번호: OPGW-60
지불과 운송 용어
최소 주문 수량: 4KM
가격: 1000USD/KM to 3000USD/KM
포장 세부 사항: 철 드럼
배달 시간: 30 일
공급 능력: 1000KM/Month
전압 레벨: |
100 킬로볼트 내지 1000 킬로볼트 |
섬유 번수: |
12f 내지 48f |
인장 강도: |
50KN 내지 200KN |
단락 회로 전류: |
200kA2s에게 20 |
전압 레벨: |
100 킬로볼트 내지 1000 킬로볼트 |
섬유 번수: |
12f 내지 48f |
인장 강도: |
50KN 내지 200KN |
단락 회로 전류: |
200kA2s에게 20 |
공기 가공전력선 스테인레스 강 튜브 설계 광복합 가공지선 섬유 케이블 밖에 있는 가공 지선 acs 전선
기술 :

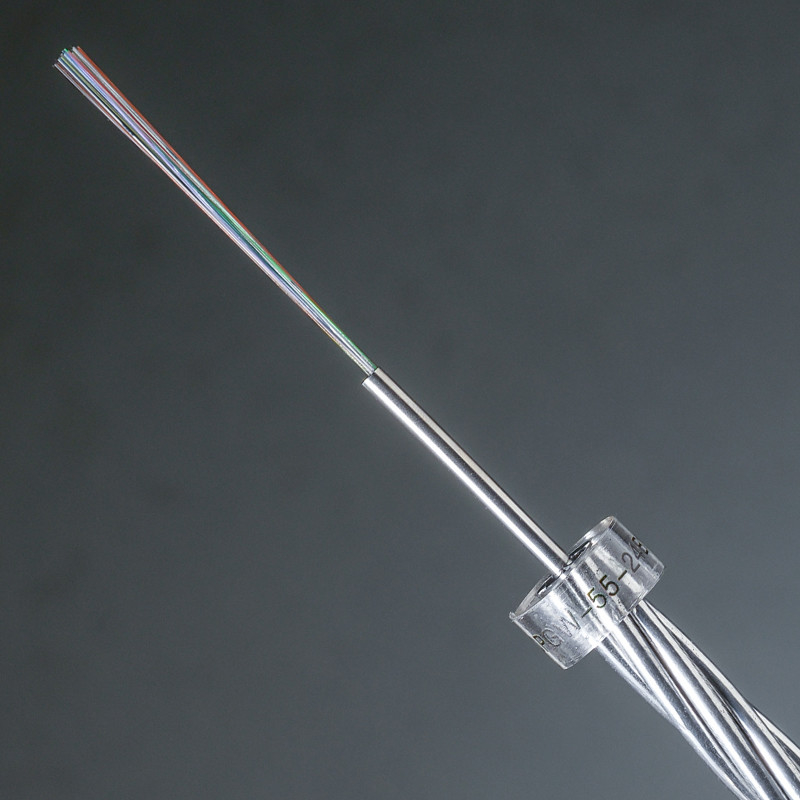

후이유안의 광복합 가공지선 / OPPC (광섬유 복합체 가공 지선 & 광의 위상 관리인) 설계는 대단히 믿을 만하고 강건한 스테인레스 강 튜브 기술을 기반으로 합니다. 스테인레스 강철 튜브는 (꼼짝 못하게 된 튜브 설계) 광복합 가공지선 / OPPC의 첫번째 층에서 오도가도 못하거나 케이블 (중심관 설계)의 핵심에 위치합니다.
특징 :
중심 루즈 튜브와 다른 전선의 스테인레스 스틸 광섬유 장치는 동시에 구겨집니다
섬유는 스테인레스 스틸 강관에서 더 좋은 초과 길이를 얻을 수 있습니다
더 케이블 단면의 정확한 설계는 전기적 성질과 기계적 물리적 성질과 더 케이블의 열 안정성을 보증합니다
효과적인 비용
고급 품질
표준 :
국제 전기통신 규격 위원회 G.650 : 단일 모드 빛 섬유와 케이블의 선, 예측가능한 특성을 위한 정의와 검사 방법
국제 전기통신 규격 위원회 G.652 : 단일모드 광섬유와 케이블의 특성
IEC 60793-2-50 B1.3 : 클래스 B 단일모드 섬유를 위한 부분적 상술
IEEE 1138 : 전기 설비 전선에서 사용된 복합 섬유 옵틱 가공 지선 (광복합 가공지선)의 표준 구성
ASTM B398 : 알루미늄 얼로이 6201-T81을 위한 표준 명세서는 전기적 목적을 전보로 청구합니다
ASTM 비 415 : 경 알루미늄 피복 강전체들을 위한 표준 명세서
ASTM B416 : 동심 연선 꼼짝 못하게 된 알루미늄 피복 강전체들을 위한 생산
EIA/TIA-455 : 광학 섬유를 위한 표준 검사 절차, 케이블, 변환기, 센서, 연결되고 종결 장치와 다른 광섬유 부품
EIA 492A : 광도파로 섬유를 위한 일반적 상술
EIA 472A : 외부 공기 사용을 위한 광섬유 통신 케이블을 위한 부분적 생산
케이블 구조 :
기술적 세부사항 : (참조를 위한 전형적 케이블은 아래와 같습니다)
| 항목 | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| 아니오.광 튜브 (밀리미터)의 /diameter | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| 아니오.알루미늄 와이어 (밀리미터)의 /diameter | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| 아니오.ACS 와이어 (밀리미터)의 /diameter | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| 케이블 직경 (밀리미터) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (나트) | 75 | 45 | 53 | 64 | 80 |
| 케이블 체중 (킬로그램) | 415 | 320 | 374 | 432 | 527 |
| DC 저항 (킬로미터와 20C) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| 탄성 계수 (Gpa) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| 단락용량 (kA2s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| 맥스. 작동 온도 (C) | 200 | 200 | 200 | 200 | 200 |
| 맥스. 섬유 번수 | 48 | 32 | 48 | 52 | 30 |
| 보다 상세한 설명을 위해 우리와 연락하세요 | |||||
섬유 세부 사항 (G652D) :
| 특성 | 특정값 | 유닛 | ||
| 모드 필드 직경 | 1310nm에 | 9.2±0.4 | um | |
| 1550nm에 | 10.4±0.6 | um | ||
| 감쇠곁수 | 1310nm에 | ≤0.40 | dB/km | |
| 1550nm에 | ≤0.30 | dB/km | ||
| 제로 분산 파장 ( λ0) | 1324년에 대한 1300년 | 별거 안 해 | ||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | ||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | ||
| 클래딩 직경 | 125.0±1.0 | um | ||
| 피복 비원형성 | ≤1.0 | % | ||
| 코팅 직경 | 245.0±10.0 | um | ||
| 코팅 피복 편심 오차 | ≤12.0 | um | ||
| 코팅 비원형성 | ≤6.0 | % | ||
| 코어를 덮은 편심 오차 | ≤0.8 | um | ||
| 컬링 | ≥4 | Ｍ | ||
| 내력 | ≥0.69 | GPa | ||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | |
| 피크 값 | 1.3-8.9 | 엔 | ||
| 대형 휨 손실 | 100개 써클인 Ф60mm | 1550nm에 | ≤0.05 | dB |
| 1개 써클인 Ф32mm | 1550nm에 | ≤0.05 | dB | |
드럼 길이
당신의 요구조건에 따르면
섬유색 : (주문 제작된 색을 지원하세요)
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 그레이 | 백색 | 빨강 | 검정색 | 노랑색 | 자줏빛 | 분홍색 | 물 |
말하세요 :
상세 요구조건은 케이블 설계와 가격 산출을 위해 우리에 보내질 필요가 있습니다. 아래의 요구는 필수품입니다 :
A, 전력 전송 전선 전압 수준
비, 섬유는 계산합니다
Ｃ, 케이블은 그림 & 지름을 구성합니다
Ｄ, 인장 강도
Ｆ, 단락용량
