제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: EPFU-4G657A1-PE1.15
지불과 운송 용어
최소 주문 수량: 10 킬로미터
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
프트스 공기압 포설 광섬유 시설 4 G652D EPFU 미세 파이버 옵틱 케이블 |
섬유의 수: |
4F |
섬유 클래스: |
G.652D |
섬유상: |
단일모드 |
지름: |
1.15mm±0.05mm |
모두 유전성입니다: |
예 |
애플리케이션: |
FTTX |
미도관이 붑니다: |
5/3 밀리미터 HDPE |
끊긴 거리: |
1000m |
상품 이름: |
프트스 공기압 포설 광섬유 시설 4 G652D EPFU 미세 파이버 옵틱 케이블 |
섬유의 수: |
4F |
섬유 클래스: |
G.652D |
섬유상: |
단일모드 |
지름: |
1.15mm±0.05mm |
모두 유전성입니다: |
예 |
애플리케이션: |
FTTX |
미도관이 붑니다: |
5/3 밀리미터 HDPE |
끊긴 거리: |
1000m |

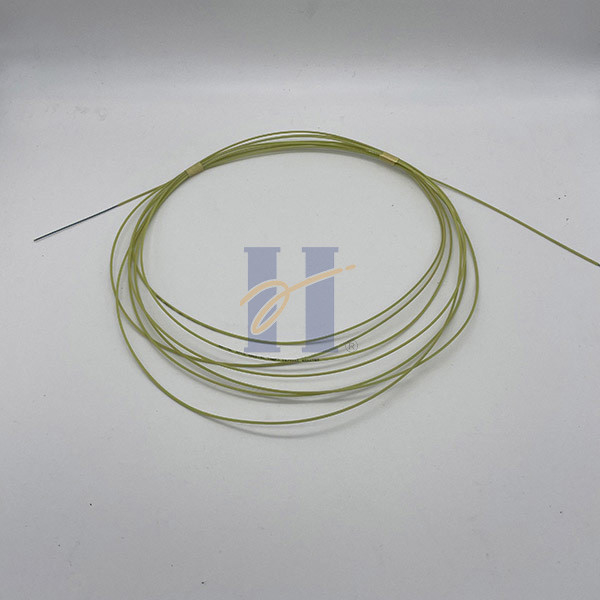

프트스 공기압 포설 광섬유 시설 4 G652D EPFU 미세 파이버 옵틱 케이블
기술
공기압 포설 광섬유 (ABF 또는 EPFU)는 2.1 밀리미터에 꽤 호리호리한 단지 1.15의 직경과 광섬유 장치입니다. 최고 작은 직경 디자인에도 불구하고, 각각 공기압 포설 광섬유는 단일모드와 멀티 모드 광섬유를 포함하여 2 내지 24 섬유의 능력을 가지고 있습니다. 공기압 포설 광섬유는 2 최고 6까지 밀리미터 내경으로부터 미도관의 모든 종류에 설치될 수 있습니다. 그것은 광가입자망 (FTTH) 설치에 특히 드롭 커넥션에 적합합니다.
기술 명세서 :
| 항목 | 가치 | |
| 광섬유 | G652D | |
| 섬유상 | 단일모드 | |
| 섬유의 수 | 4개 섬유 | |
| 외부 쉬스 재료 | 폴리에틸렌 | |
| 케이블 공칭 직경 (±0.05mm) | 1.15 밀리미터 | |
| 대략 전보를 치세요. 중량 (kg/km) | 1 | |
| 에어 블로잉 | 장비 : PR140, 도관 : 5/3.5 밀리미터, 취입이 다음을 압박합니다 ≤10bar, 전형적 브로잉 길이 : 1000m |
|
| 적용 가능한 미도관 | 5/3.5 밀리미터 | |
환경 성능
| 테스트 | 검사 방법 | 테스트 파라메타 | 제품 사양 |
| 물잠김상 | IEC 60794-5 | 물, 18' C/22' Ｃ에 1000 시간 | 임시 사이클 뒤에 있는 테스트 lb0.25 dB/km은 시험 동안 변합니다 |
| 온도 사이클 | IEC 60794-1-2-F1 (3이지 사이클) |
+20' Ｃ, -20' Ｃ, +60' Ｃ | 테스트 OM1 동안 희석 증가 : ≤0.25dB/km, OM2,3,4 : ≤0.40dB/km |
| 온습도 사이클 | IEC 60068-2-38 (10이지 사이클) |
25' Ｃ, 65' Ｃ, 25' Ｃ, 65' Ｃ, 25' Ｃ, -10' Ｃ, 25' Ｃ |
테스트 동안 희석 증가 ≤0.25dB/km |
섬유 상술 :
| 특성 | 특정값 | 유닛 | |
| 클래딩 직경 | 125.0±1.0 | um | |
| 피복 비원형성 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10.0 | um | |
| 코팅 피복 편심 오차 | ≤12.0 | um | |
| 코팅 비원형성 | ≤6.0 | % | |
| 코어를 덮은 편심 오차 | ≤0.8 | um | |
| 컬링 | ≥4 | Ｍ | |
| 내력 | ≥0.69 | GPa | |
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 |
| 피크 값 | 1.3-8.9 | 엔 | |
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB |
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | |
케이블 구조 :
1. 섬유 2. 수지 3. 충전기 4. 홈 5. HDPE 재킷
표준 :
| 국제 전기통신 규격 위원회 G.652.D | 단일모드 광섬유와 케이블의 특성 |
| ANSI / 통신 공업회 / EIA 598-C | 광섬유 케이블 채색 코딩 |
| IEC 60794-1-2:2017 | 광섬유 케이블 - 부분 1-2 : 일반적 상술 - 기초 광케이블 시험 절차 - 일반적 유도 |
| IEC 60068-2-38:2009 | 환경 실험 - 부품 2-38 : 테스트 - 테스트 Z/AD : 조성물 온도 / 습도 고리형 시험 |
| 로에스 | 순응한 법정의 유해 물질의 제한 |
표준 드럼 길이
2명의 킬로미터 / 팬, 4명의 킬로미터 / 팬과 6명의 킬로미터 / 팬
섬유색 : (주문 제작된 색을 지원하세요)
| 색 | 1.blue | 2.orange | 3.green | 4.brown |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
후이유안 푸 4 G652D [드럼 번호] [날짜 달 년]은 [잽니다]
패킹 세부 사항 :
| 섬유 번수 |
길이 |
포장 크기 |
총 중량 |
| 4 G652D | 2 킬로미터 /는 드럼을 칩니다 | 510*510*200mm | 8 킬로그램 |
| 4 킬로미터 /는 드럼을 칩니다 | 510*510*200mm | 10 킬로그램 | |
| 6 킬로미터 /는 드럼을 칩니다 | 510*510*300mm | 12 킬로그램 |
