제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: EPFU-8G652D-1.55
지불과 운송 용어
최소 주문 수량: 10 킬로미터
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
FTTH 에어 블로운 케이블 8 G652D EPFU 향상된 성능 섬유 기구 |
섬유 번수: |
8F |
섬유 클래스: |
G652D |
섬유상: |
단일모드 또는 다중 모드 |
케이블 직경: |
1.55 밀리미터 |
덮개 컬러: |
노랗거나 주문 제작됩니다 |
무금속인 케이블: |
예 |
설치의 타입: |
에어 블로잉 |
상품 이름: |
FTTH 에어 블로운 케이블 8 G652D EPFU 향상된 성능 섬유 기구 |
섬유 번수: |
8F |
섬유 클래스: |
G652D |
섬유상: |
단일모드 또는 다중 모드 |
케이블 직경: |
1.55 밀리미터 |
덮개 컬러: |
노랗거나 주문 제작됩니다 |
무금속인 케이블: |
예 |
설치의 타입: |
에어 블로잉 |
FTTH 에어 블로운 케이블 8 G652D EPFU 향상된 성능 섬유 기구
기술
향상된 성능 섬유상 단위 (또한 EPFU, ABF, 에어 블로운 섬유 기구로 알려지 ) 5/3.5 밀리미터 미도관으로 배서 설계됩니다. 극단적으로 작은 섬유상 단위는 케이블 표면에 공기 포획을 돕고 브로잉 성능을 강화하기 위해 거친 HDPE 재킷으로 제조했습니다. 그것은 프트스에서 끊긴 섬유 애플리케이션을 위해 설계됩니다. 광파이버는 부드러운 안쪽 아크릴레이트층과 외부 HDPE 레이어에 의해 보호받습니다.
기술 명세서 :
| 항목 | 세부 사항 | |
| 광섬유 | G652D | |
| 섬유상 | 단일모드 | |
| 섬유의 수 | 8 핵심 | |
| 외부 쉬스 재료 | 새로운 HDPE | |
| 케이블 공칭 직경 (±0.05mm) | 1.55 밀리미터 | |
| 대략 전보를 치세요. 중량 (kg/km) | 1.5 | |
| 최소 벤딩 범위 | 원동력 | 20 * 케이블 직경 |
| 정전기 | 10 * 케이블 직경 | |
| 온도 범위 | 설치 | 14F 내지 104F |
| 저장 | -4F 내지 140F | |
| 작동 | -4F 내지 140F | |
브로잉 테스트 :
| 섬유 번수 | 8F |
| 시험 장비 | PLUMETTAZ UM25 ; 에릭슨 Ｆ ; CATWAY FBT-1.1 |
| 표준 도관 | 5.0/3.5 밀리미터 |
| 기압 | 7개 바 / 10 바 |
| 전형적 브로잉 거리 | 500m / 1000m |
| 전형적 취련 시간 | 13 분 / 18 분 |
섬유 상술 :
| 특성 | 특정값 | 유닛 | |
| 모드 필드 직경 | 1310nm에 | 9.2±0.4 | um |
| 1550nm에 | 10.4 ± 0.6 10.4 ± 0.6 | 밀리미터 | |
| 감쇠곁수 | 1310nm에 | ≤0.40 | dB/km |
| 1550nm에 | ≤0.30 | dB/km | |
| 클래딩 직경 | 125.0±1.0 | um | |
| 피복 비원형성 | ≤1.0 | % | |
| 코팅 직경 | 245.0±10.0 | um | |
| 코팅 피복 편심 오차 | ≤12.0 | um | |
| 코팅 비원형성 | ≤6.0 | % | |
| 코어를 덮은 편심 오차 | ≤0.8 | um | |
| 컬링 | ≥4 | Ｍ | |
| 내력 | ≥0.69 | GPa | |

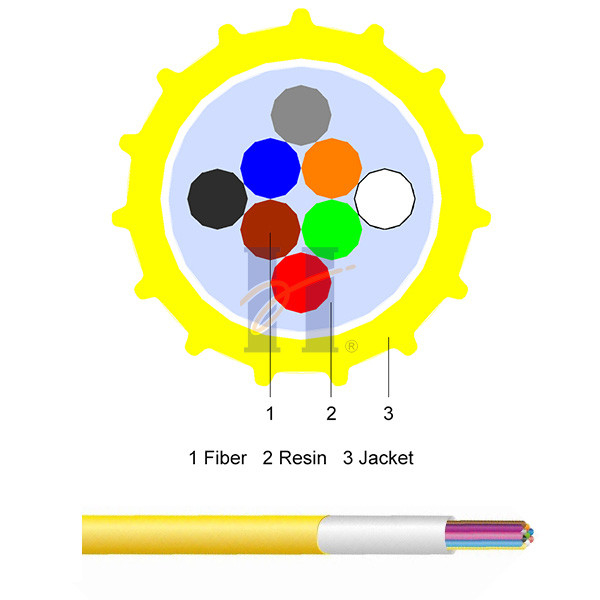

케이블 구성 :
1. G652D 섬유 2. 수지 3. 충전기 섬유 4. 홈 5. HDPE 덮개
기계적 성능 (모든 광학 테스팅이 1550nm에 진행되었습니다)
| 항목 | 세부 사항 | ||
| 케이블 굽힘 시험 | 검사 방법 : 국제전기기술위원회 60794-1-21-E11B와 인가 맨드렐 직경 : 65 밀리미터 주기의 수 : 3가지 사이클 테스트 결과 : 1550nm에 있는 추가적 희석 ≤0.1dB. 부서지는 시험 번호 덮개와 어떤 섬유 절단 뒤에. |
||
| 과시 / 반복 굽힘 시험 | 검사 방법 : 국제전기기술위원회 60794-1-21- E8/E6과 인가 몸무게의 집단 : 500g 굽힘 직경 : 케이블의 20 Ｘ 지름 임펙트율 : ≤ 2 초 / 사이클 되풀이수 : 20 테스트 결과 : 1550nm에 있는 추가적 희석 ≤0.1dB. 부서지는 시험 번호 덮개와 어떤 섬유 절단 뒤에. |
||
| 온도 적응 검사 | 검사 방법 : 국제전기기술위원회 60794-1-22-F1과 인가 온도의 변화 : -20C 내지 + 60C 되풀이수 : 2 각각 단계 당 보류 시간 : 12 시간 테스트 결과 : 1550nm에 있는 추가적 희석 ≤0.1dB/km. |
||
표준 드럼 길이
2000m/drum & 4000m/drum
섬유색 : (주문 제작된 색을 지원하세요)
| DIN | 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 색 | 빨강 | 그린 | 청색 | 노랑색 | 백색 | 회색 | 브라운입니다 | 바이올렛 |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
HYOC 푸 8F G652D [드럼 번호] [달-년] [미터 마킹]
패킹 세부 사항 :
| 섬유 번수 |
길이 |
포장 크기 |
총 중량 |
| 8개 섬유 | 2000m/drum | 510*510*200mm | 9 킬로그램 |
| 4000m/drum | 510*510*300mm | 14 킬로그램 |
