제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: GYCFT4-192G652D
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
한 개인 192 G652D 미도관 공기 삽입 케이블 에어 블로운 마이크 케이블은 아무것도 무장한 카벨도 입히지 않습니다 |
섬유 번수: |
192F |
섬유형: |
G652D |
지름 (±0.2mm): |
7.8mm±0.2mm |
외부 자켓: |
PA12 |
애플리케이션: |
에어 블로운 |
미도관 사이즈: |
14.00/12.00 밀리미터 |
브로잉 거리: |
1800 미터 |
상품 이름: |
한 개인 192 G652D 미도관 공기 삽입 케이블 에어 블로운 마이크 케이블은 아무것도 무장한 카벨도 입히지 않습니다 |
섬유 번수: |
192F |
섬유형: |
G652D |
지름 (±0.2mm): |
7.8mm±0.2mm |
외부 자켓: |
PA12 |
애플리케이션: |
에어 블로운 |
미도관 사이즈: |
14.00/12.00 밀리미터 |
브로잉 거리: |
1800 미터 |
한 개인 192 G652D 미도관 공기 삽입 케이블 에어 블로운 마이크 케이블은 아무것도 무장한 카벨도 입히지 않습니다
기술
후이유안 에어 블로운 캐이블 시리즈는 설계되고 현존하는 미도관 브랜드에 대하여 시험되는 미도관에서 공기 삽입 설치에 이상적입니다. OD는 288 섬유 번수의 경우에 72 이하 섬유 번수 내지 9.4 밀리미터의 경우에 5.3 밀리미터에 이릅니다. GCYFT4-192, 단일모드, 9/125, G.652.D는 GR-20 공인된 글라스에 의해 제조됩니다. 12부터 288까지 섬유 번수에 이용할 수 있게, 더 케이블은 14,000 내지 20,000 피트의 릴에서 팔립니다. 더 케이블은 대부분의 경우에 미도관 이내에 5,000 피트 적어도 이동하기 위해 설계되고 제조됩니다.
기술 명세서
| 약속 어음 | GCYF4-192 | |
| 섬유 총수 | 192 | |
| 루즈 튜브 총수 | 6+10 | |
| 충전기 총수 | 0+2 | |
| 강관 당 섬유 | 12 | |
| 온수 블로킹 방법 | FRP 또는 PE 마무리 | 물 블로킹 방사 |
| 케이블 코어 | 물 블로킹 케블라 | |
| 나일론 재킷의 두께 | 명사 상당어 : 평균적인 0.45 밀리미터 : 최소인 0.40 밀리미터 : 0.35 밀리미터 | |
| 공칭 직경 | 7.8±0.2 밀리미터 | |
| 중량 | 55 킬로그램 / 킬로미터 | |
| 맥스. 인장 강도 | 500N | |
| 맥스. 내압궤성 | 800N/100mm | |
섬유 상술
| 특성 | 특정값 | 유닛 |
| 모드 필드 직경 | 9.2±0.4 | um |
| 10.4 ± 0.6 10.4 ± 0.6 | 밀리미터 | |
| 감쇠곁수 | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| 제로 분산 파장 ( λ0) | 1324년에 대한 1300년 | 별거 안 해 |
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) |
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 |
| 분산 계수 | ≤3.5 | ps/(nm·km) |
| ≤18 | ps/(nm·km) | |
| 유효그룹 굴절률 (네푸) | 1.466 | - |
| 1.467 | - | |
| 컬링 | ≥4 | Ｍ |
| 내력 | ≥0.69 | GPa |
| 코팅 스트립 포스 | 1.0-5.0 | 엔 |
| 1.3-8.9 | 엔 | |
| 대형 휨 손실 | ≤0.05 | dB |
| ≤0.05 | dB |

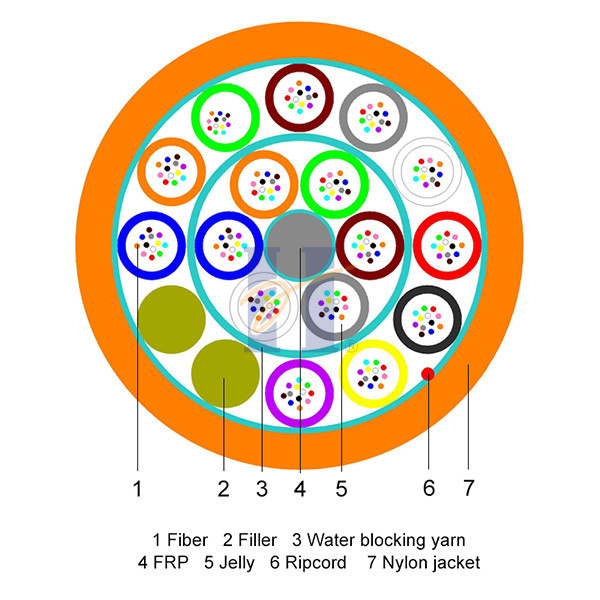

케이블 구조 :
표준 드럼 길이
2000m/drum, 4000m/drum & 6000m/drum
섬유색
| 섬유 No.1 : 빨강 |
| 섬유 No.2 : 그린 |
| 섬유 번호. 3 : 청색 |
| 섬유 No.4 : 노랑색 |
| 섬유 No.5 : 백색 |
| 섬유 No.6 : 회색 |
| 섬유 No.7 : 브라운입니다 |
| 섬유 No.8 : 바이올렛 |
| 섬유 No.9 : 물 |
| 섬유 No.10 : 검정색 |
| 섬유 No.11 : 오렌지 |
| 섬유 No.12 : 분홍색 |
루즈 튜브 색
| 루즈 튜브 No.1 : 빨강 | 루즈 튜브 No.13 : 빨강 |
| 루즈 튜브 No.2 : 그린 | 루즈 튜브 No.14 : 그린 |
| 루즈 튜브 번호. 3 : 청색 | 루즈 튜브 No.15 : 청색 |
| 루즈 튜브 No.4 : 노랑색 | 루즈 튜브 No.16 : 노랑색 |
| 루즈 튜브 No.5 : 백색 | |
| 루즈 튜브 No.6 : 회색 | |
| 루즈 튜브 No.7 : 브라운입니다 | |
| 루즈 튜브 No.8 : 바이올렛 | |
| 루즈 튜브 No.9 : 물 | |
| 루즈 튜브 No.10 : 검정색 | |
| 루즈 튜브 No.11 : 오렌지 | |
| 루즈 튜브 No.12 : 분홍색 |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
HYOC GYCF4 192 G652D [드럼 번호] [달-년] [미터 마킹]
패킹 세부 사항
| 섬유 총수 | 드럼 길이 (m) | 드럼 크기 Φ×W (밀리미터) | 포장 크기 L*W*H (밀리미터) | 총 중량 (킬로그램) |
| 192개 섬유 | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
기계공 성능
| 항목 | 검사 법 | 시험 결과 | 특정값 |
| 긴장 성능 | IEC 60794-1-21-E1 | 단기간 : ΔaLong<0> 용어 : Δa≤0.03 dB | 단기간 : 기술적 지표를 보세요 긴 term = 0.5 단기간 |
| 분쇄 | IEC 60794-1-21-E3 | 단기간 : ΔaLong<0> 용어 : Δa≤0.03 dB ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. | 단기간 force = 800 엔을 압도하기 장기 force = 400 엔을 압도하기 |
| 반복한 벤딩 | IEC 60794-1-21-E6 | 테스트, Δa≤0.03 dB 뒤에 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. | R=20*cable 지름 벤딩 load = 50N 굽힘 times = 30 |
| 비틀림 | IEC 60794-1-21-E7 | 테스트, Δa≤0.03 dB 뒤에 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. | 비틀림 angle = ±180o 비틀림 load = 50N 비틀림 시간 =10 |
| 케이블 벤드 | IEC 60794-1-21-E11A | 테스트 뒤에, 광섬유는 깨질 수 없습니다 ; 외부 쉬스는 어떤 가시 크랙도 가지고 있지 않습니다. | R=20*cable 지름 10번 전환 사이클 times = 5 |
| 모든 광학 테스팅은 1550 nm에 진행되었습니다 | |||
