제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: GCYFT4-192G657A1
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
192 G657A1 미세 파이버 옵틱 케이블 에어 블로잉 에어 블로운 마이크 케이블 GCYF4-192 카벨 |
섬유 번수: |
192가지 섬유 |
섬유형: |
G657A1 |
지름 (±0.3mm): |
7.8 밀리미터 |
케이블 중량: |
52 킬로그램 / 킬로미터 |
재킷 색: |
오렌지 |
애플리케이션: |
FTTH |
브로잉 거리: |
1500m |
상품 이름: |
192 G657A1 미세 파이버 옵틱 케이블 에어 블로잉 에어 블로운 마이크 케이블 GCYF4-192 카벨 |
섬유 번수: |
192가지 섬유 |
섬유형: |
G657A1 |
지름 (±0.3mm): |
7.8 밀리미터 |
케이블 중량: |
52 킬로그램 / 킬로미터 |
재킷 색: |
오렌지 |
애플리케이션: |
FTTH |
브로잉 거리: |
1500m |
192 G657A1 미세 파이버 옵틱 케이블 에어 블로잉 에어 블로운 마이크 케이블 GCYF4-192 카벨
기술
시설을 위한 에어 블로운 섬유법의 용법을 허락하면서, 작은 외경과 에어 블로운 마이크 케이블 겔 충진된 전-유전체 설계가 배포 비용을 낮추면서, 그것을 미도관 적용에 이상적이게 합니다. 섬유 번수에 따르면, 내경이 8 밀리미터에서 16 밀리미터까지 이르면서 미도관을 위해 설계됩니다.
루즈 튜브는 다양한 조건 하에 큰 역학적 성질을 제공하는 PBT로 만들어지고, 물 블로킹 겔로 채워집니다.
기술 명세서
| 약속 어음 | MICRO-192 | |
| 섬유 총수 | 192 | |
| 루즈 튜브 총수 | 6+10 | |
| 충전기 총수 | 0+2 | |
| 강관 당 섬유 | 12 | |
| 공칭 직경 | 7.8±0.2 밀리미터 | |
| 중량 | 55 킬로그램 / 킬로미터 | |
| 민. 굴곡 반경 - 정전기 | 12*cable 지름 | |
| 민. 굴곡 반경 - 원동력 | 20*cable 지름 | |
| 케이블 섬유 희석 (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| 온도 | 저장 -40 내지 70C, 설치 -10 내지 +40C, 작동 -40 내지 +70C | |
| 케이블 수명 | 30년 | |
섬유 상술
| 특성 | 가치 |
| 광학적 특성 | |
| 모드 필드 직경 | 8.6±0.6um @1310nm |
| 9.8±0.8mm @1550nm | |
| 감쇠곁수 | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| 제로 분산 파장 ( λ0) | 1300nm 내지 1324nm |
| 맥스 제로 분산 경사 (S0max) | ≤0.092ps/(nm2·km) |
| 컷오프 파장 (λcc) | ≤1260nm |
| 유효그룹 굴절률 (네푸) | 1.466 @1310nm |
| 1.467 @1550nm | |
| 기계적 특성 | |
| 컬링 | ≥4m |
| 내력 | ≥0.69GPa |
| 코팅 스트립 포스 | 1.0-5.0N 평균 값 |
| 1.3-8.9N 피크 값 | |
| 대형 휨 손실 | ≤0.75dB @1550nm, Ф20mm, 1개 써클 |
| ≤1.5dB @1625nm, Ф20mm, 1개 써클 | |
| ≤0.25dB @1550nm, Ф30mm, 10개 써클 | |
| ≤1.0dB @1625nm, Ф30mm, 10개 써클 | |

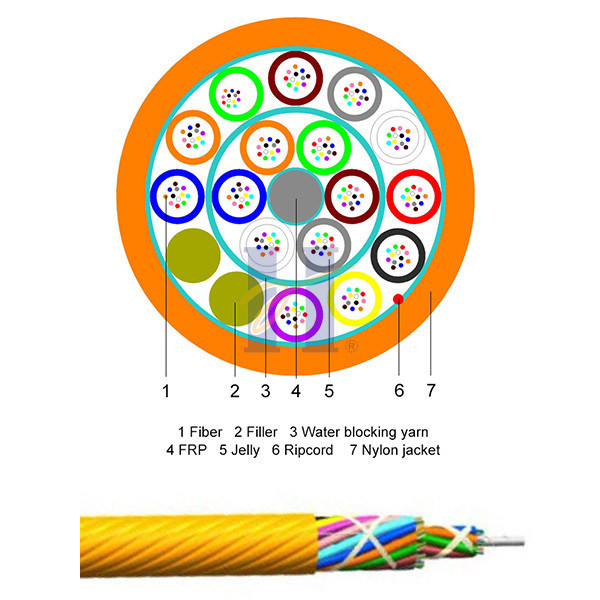

케이블 구조 :
표준 드럼 길이
2000m/drum, 4000m/drum & 6000m/drum
섬유색
| 섬유 #1 : 빨강 |
| 섬유 #2 : 그린 |
| 섬유 #3 : 청색 |
| 섬유 #4 : 노랑색 |
| 섬유 #5 : 백색 |
| 섬유 #6 : 회색 |
| 섬유 #7 : 브라운입니다 |
| 섬유 #8 : 바이올렛 |
| 섬유 #9 : 물 |
| 섬유 #10 : 검정색 |
| 섬유 #11 : 오렌지 |
| 섬유 #12 : 분홍색 |
루즈 튜브 색
| 루즈 튜브 #1 : 빨강 | 루즈 튜브 #9 : 물 |
| 루즈 튜브 #2 : 그린 | 루즈 튜브 #10 : 검정색 |
| 루즈 튜브 #3 : 청색 | 루즈 튜브 #11 : 오렌지 |
| 루즈 튜브 #4 : 노랑색 | 루즈 튜브 #12 : 분홍색 |
| 루즈 튜브 #5 : 백색 | 루즈 튜브 #13 : 빨강 |
| 루즈 튜브 #6 : 회색 | 루즈 튜브 #14 : 그린 |
| 루즈 튜브 #7 : 브라운입니다 | 루즈 튜브 #15 : 청색 |
| 루즈 튜브 #8 : 바이올렛 | 루즈 튜브 #16 : 노랑색 |
케이블 텍스트 인쇄 : (주문 제작 텍스트를 지원하세요)
HYOC GCYFT4 192 G657A1 [드럼 번호] [달-년] [미터 마킹]
순서 정보
| 섬유 번수 | 섬유 클래스 | 약속 어음 |
| 192 | G657A1 | 극소 16X12F G657A1 PA 7.8MM |
| 192 | G652D | 극소 16X12F G652D PA 7.8MM |
| 192 | OM1 | 극소 16X12F OM1 PA 7.8MM |
| 192 | OM2 | 극소 16X12F OM2 PA 7.8MM |
| 192 | OM3 | 극소 16X12F OM3 PA 7.8MM |
| 192 | OM4 | 극소 16X12F OM4 PA 7.8MM |
