제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: ADSS-60B1.3
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
60은 모든 유전성이 자립한 ADSS 섬유 케이블 야외 머리위 광 케이블을 공동을 만듭니다 |
섬유 번수: |
60 핵심 |
섬유형: |
G652D |
전폭: |
150m |
재킷: |
PE |
구조: |
꼼짝 못하게 된 루즈 튜브 |
작동 온도: |
-40 ~ +60 Ｃ |
인증: |
ISO 9001 |
상품 이름: |
60은 모든 유전성이 자립한 ADSS 섬유 케이블 야외 머리위 광 케이블을 공동을 만듭니다 |
섬유 번수: |
60 핵심 |
섬유형: |
G652D |
전폭: |
150m |
재킷: |
PE |
구조: |
꼼짝 못하게 된 루즈 튜브 |
작동 온도: |
-40 ~ +60 Ｃ |
인증: |
ISO 9001 |
60은 모든 유전성이 자립한 ADSS 섬유 케이블 야외 머리위 광 케이블을 공동을 만듭니다
기술
ADSS 케이블은 전신주 또는 격자형 철탑에 전선, 철도 또는 원격 통신 케이블을 따라 야외 설비를 위해 설계됩니다. 더 케이블은 괜찮습니다 그리고 고정대서 어떤 메신저 또는 누름쇄도 요구하지 마세요. 더 케이블에서 사용된 어떤 금속 성분이 없습니다 그리고 매체와 고압선 위의 설치에 쓸 트랙 저항하는 외장 재료를 가지고 있으세요.
기술 명세서
| 케이블 유형 | ADSS-24B1 | ADSS-48B1 | |||||
| 요소 | -- | 6 | 6 | ||||
| 중심 강도 부재 | 재료 | 플라스틱 (FRP)와 섬유 유리 보강물 | |||||
| 루즈 튜브 | 재료 | 폴리부틸렌 테레프탈레이트 (PBT) | |||||
| 지름 | Nom.2.1 밀리미터 | Nom.2.3 밀리미터 | |||||
| -- | 강관 당 4개 섬유 | 강관 당 8개 섬유 | |||||
| 루즈 튜브에서 충전용 콤파운드 | 재료 | 요변성 젤리 | |||||
| 내부 쉬스 | 재료 | 검은 MDPE | |||||
| 두께 | Nom.0.9 밀리미터 | ||||||
| 강도 부재 | 재료 | 아라미드 얀 | |||||
| 외부 쉬스 | 재료 | HDPE | |||||
| 두께 | Nom.1.7 밀리미터 | ||||||
| 전폭 | Ｍ | 100 | 150 | 250 | 100 | 150 | 250 |
| 전체 직경 | 밀리미터 | 12 | 12 | 12.1 | 12.6 | 12.7 | 12.8 |
| 중량 | 킬로그램 / 킬로미터 | 98 | 98 | 100 | 110 | 111 | 114 |
| Max.Tensile 힘 | 엔 | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

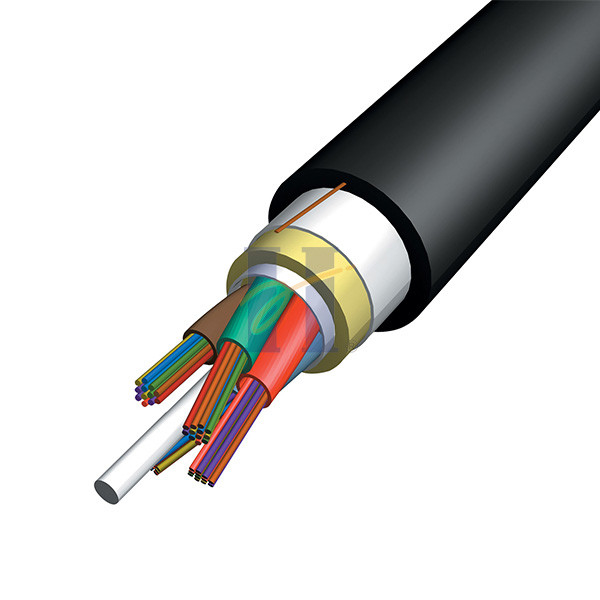

케이블 구조 :
특징
유통과 높은 전압 전송 라인에서 사용하기 위해 적당합니다
어떤 조가선도 요구하지 않습니다 -- 완전히 자활합니다
단일 패스 설치 -- 어떤 메신저, 어떤 누름쇄 -- 빠르고 낮은 비용
케이블은 물 저항 사용하는 건심 기술, 그러므로 어떤 불쾌한 범람 합성물이 아닙니다
경간 길이 최고 1500ft (457m)까지와 섬유 번수 최고 432까지 설계 항목
더 큰 경간 길이 또는 다른 섬유 번수를 위해 가능한 주문 설계
시스템 솔루션을 위해 가능한 부착 하드웨어의 풀 라인
공간 전위가 최고 25kV에 도달하는 고압선 위의 설치를 위해 가능한 트랙 저항하는 외부 자켓
겔 충진된 완충관은 쉬운 미드-스팬 접근을 위해 좌초된 S-Z입니다
표준 드럼 길이
2000m/drum, 4000m/drum
섬유 상술
| 범주 | 기술 | 상술 | |
| G.652D | |||
| 광학적 사양 | 희석 | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| 희석 불연속 | ≤0.05 dB | ||
| 희석 대 사고 방식 | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| 제로 분산 파장 | 1300~1324nm | ||
| 제로 분산 경사 | ≤0.092ps/(nm2.km) | ||
| 분산 | @1310nm | ≤3.5 추신 / nm.km | |
| @1550nm | ≤18 추신 / nm.km | ||
| 평광 방식 분산(pmd) | ≤0.2ps/km1/2 | ||
| 케이블 결산일 사고 방식(λcc) | ≤1260nm | ||
| 유효그룹 굴절률 | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| 대형 굴곡 손실 (30mm radius,100turns) 1625nm | ≤0.1 dB | ||
| 기하학적인 | 모드 필드 직경 | @1310nm | 9.2±0.6μm |
| 상술 | @1550nm | 10.4±0.8μm | |
| 클래딩 직경 | 125±1μm | ||
| 피복 비원형성 | ≤1.0% | ||
| 코팅 직경 | 245±7μm | ||
| 코팅 / 클래딩 동심 오차 | ≤8μm | ||
| 핵심 / 클래딩 동심 오차 | ≤0.8μm | ||
| 기계적입니다 | 증명시험 수준 | ≥1.0% | |
| 상술 | 섬유 컬 반지름 | ≥4.0m | |
| 최대 코팅 스트립 포스 | 1.3~8.9N | ||
FAQ
1. 실제적 공장입니까?
예, 우리는 30이지 광섬유 케이블 제조 경험과 실제적 공장입니다.
2. 당신의 섬유 브랜드가 무엇입니까?
다음을 포함하는 섬유 브랜드 : YOFC와 CDSEI (수미토모와 지역 업체의 공동브랜드)
3. 당신의 주요 생산물이 무엇입니까?
ADSS, 광복합 가공지선, 에어 블로운 케이블 (EPFU, 소형과 마이크 케이블을 포함하여), 고전압 전력 전송 라인의 온라인 모니터링 시스템
4. 당신의 배달 시간이 무엇입니까?
정상적으로 7일입니다
5. 당신은 배포자 안에 다른 국가 또는 국산품을 가지고 있습니까?
지금까지, 우리는 직접적으로 고객들에게 자사 제품을 판매합니다. 그리고 공장도 가격은 제공될 수 있습니다.
6. 지불
다음이 대형을 위해 명령합니다 진보적 저장고에 의한 전신환
다음이 소형을 위해 명령합니다 웨스턴 유니온과 페이팔인 전신환은 받아들일 수 있습니다.
7. 선적 & 배달
다음이 대형을 위해 명령합니다 바다 (LCL 또는 FCL)에 의해
다음이 소형을 위해 명령합니다 바다 (LCL)에 의해, 항공에 의해 또는 택배 서비스에 의해, 어떤 어느 것이 선택적이고.
