제품 상세정보
원래 장소: 성도, 중국
브랜드 이름: HUIYUAN
인증: ISO9001
모델 번호: ADSS-144B1.3
지불과 운송 용어
최소 주문 수량: 4KM
가격: negotiable
포장 세부 사항: 나무로 된 드럼
배달 시간: 5 내지 20 근무일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 5000Km/Month
상품 이름: |
144개 핵심 옥외용 광케이블 ADSS 섬유는 모든 유전성 SS케이블에게 전보를 칩니다 |
섬유 번수: |
144 핵심 |
섬유형: |
G652D |
전폭: |
200m |
강도 부재: |
FRP와 케블라 |
튜브 소재를 푸세요: |
PBT |
분쇄: |
3000N/100mm |
드럼 길이: |
2 킬로미터 또는 4 킬로미터 /는 드럼을 칩니다 |
상품 이름: |
144개 핵심 옥외용 광케이블 ADSS 섬유는 모든 유전성 SS케이블에게 전보를 칩니다 |
섬유 번수: |
144 핵심 |
섬유형: |
G652D |
전폭: |
200m |
강도 부재: |
FRP와 케블라 |
튜브 소재를 푸세요: |
PBT |
분쇄: |
3000N/100mm |
드럼 길이: |
2 킬로미터 또는 4 킬로미터 /는 드럼을 칩니다 |

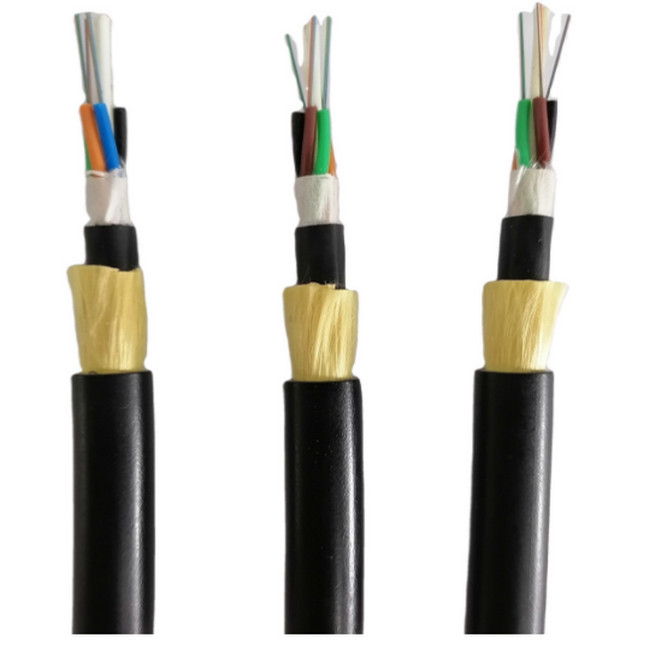

144개 핵심 옥외용 광케이블 ADSS 섬유는 모든 유전성 SS케이블에게 전보를 칩니다
기술
ADSS 전문은 군 가벼운 울퉁불퉁한 전개가능한 (LRD) 야외 케이블로부터 발달되었습니다. 지속적인 개선으로, 그것은 지금 일반적으로 길가 배전 전신주에 짧은 기간 공기 설치미술을 위해 사용됩니다. ADSS 이후로 전보를 치는 것은 비금속, 그것을 위해 기준이 되었다는 것이 고전압 전력 배전선 근처에 적용에 이상적입니다. 각각 1310 nm 또는 1550 nm의 단일모드 섬유와 광파장을 사용할 때, 회로 최고 100까지 킬로미터 장기간은 중계기 없이 가능합니다. 보통, ADSS는 48과 96 핵심에서 사용되었습니다. 정상적 ADSS 케이블링을 그린 스케치가 여기 있습니다.
기술 명세서
| 섬유 번수 | 구조 | 강관 당 섬유 | 루즈 튜브 지름 (밀리미터) | CSM 지름 / 패드 직경 (밀리미터) | 외부 자켓 (밀리미터)의 공칭 두께 | 케이블 diameter/ 높이 (밀리미터) | 케이블 중량 (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1.7 | 14.5±0.3 | 175 |
케이블 구조 :
애플리케이션
1. 루즈 튜브 설계
안정적인 성능과 모든 공통 섬유형과의 호환성
2. 자립한
아라미드 얀 또는 글래스 얀 대신에, 요구된 어떤 지원 또는 조가선이 없습니다.
3.이용 가능한 트랙 저항하는 &jacket
10KV와 35KV 권력을 위해 전선은 110KN과 220KN 전원 라인을 위해, 폴리에틸렌(PE)를 사용할 수 있고 부식(AT) 외부 쉬스에 대한 저항에 의해 합니다.
4.공기 자가 지원 설치를 위한 수테이블
표준 드럼 길이
2000m/drum, 4000m/drum
섬유 상술
| 항목 | 유닛 | 상술 | |
| 섬유형 | G.652D | ||
| 1310nm | 밀리미터 | 9.2±0.4 | |
| 모드 필드 직경 | 1550nm | 밀리미터 | 10.4±0.8 |
| 클래딩 직경 | 밀리미터 | 125.0±1 | |
| 피복 비원형성 | % | ≤1.0 | |
| 핵심 / 클래딩 동심 오차 | 밀리미터 | ≤0.5 | |
| 코팅 직경 | 밀리미터 | 245±5 | |
| 코팅 비원형성 | % | ≤6.0 | |
| 코팅 / 클래딩 동심 오차 | 밀리미터 | ≤12.0 | |
| 케이블 컷오프 파장 | 별거 안 해 | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| 감쇠곁수 | 1550nm | dB/km | ≤0.22 |
| 내력 수치 | 인상력 크기 | ≥100 | |
FAQ
Q1 :공장 또는 무역 업체입니까?
분명히, 우리는 광학적인 outdoor&indoor 섬유의 다른 유형이 area.we가 따뜻하게 인 with10000 평방미터 식물이 우리를 방문하기 위해 당신을 환영한다고 전보를 치는 제조에 전문적인 실제적 공장입니다!
Q2 :내가 당신이 값을 매긴다는 것을 알 수 있습니까?
우리는 당신의 조사가 (주말 또는 휴일을 제외하게) 한지 24시간 후에도 보통 안에 인용합니다면 당신 우리가 당신에게 매우 빠른 인용을 줄 수 있도록 가격, 플스가 저에게 전화하거나, 나 또는 안에 다른 방안을 메일링한다는 것을 알도록 매우 긴급한다.
게다가 당신이 매우 아큐테이트리 가격을 알고 싶으면, 플스는 나에게 당신의 특정 필요를 보냅니다, 당신이 기술적 요구를 가지고 있는 것이 더 좋습니다,!
Q3 :당신으로부터 샘플을 구입하여도 되겠습니까?
오브 course,I는 이것이 당신이 우리가 첫번째 협력을 가지고 있을 때 우리를 알고 우리가 직접적으로 제공한 제품을 알기 위한 탁월한 방법이라고 생각합니다!
Q4 :우리의 브랜드 하에 OEM 제품을 지원하시겠습니까?
예, 우리는 OEM 서비스를 지원합니다, 플스가 나에게 당신의 요구를 말하기 위해 결코 주의하지 않도록 당신의 아이디어에 따라 당신의 로고와 표시를 더 케이블, 박스에 프린트할 수 있으세요
Q5 :소량주문을 받아들이시겠습니까?
물론, 소량주문은 있고 이용할 수 있는, 보통, 우리의 MOQ가 1000 미터입니다.
Q6 :어떻게 우리가 품질을 보증할 수 있습니까?
항상 마지막 적재전 검사
